Hilfe zur Bedienung von SeismoTank

Home

Eingabe der Tankparameter

Für die Eingabe der Tankparameter bestehen zwei Möglichkeiten:

1. graphische Benutzeroberfläche

2. Eingabedatei

Eingabe über die Benutzeroberfläche

Die Eingabe über die graphische Benutzeroberfläche ist weitgehend selbsterklärend. Sie erfolgt über das Hauptfenster und den Menüeintrag "Settings" und die folgenden Untermenüs.

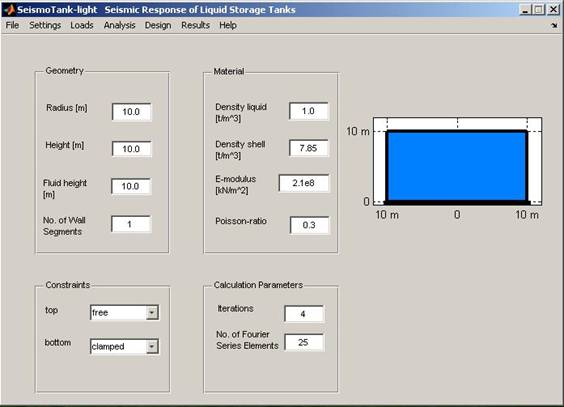

Im Hauptfenster werden die Geometrieparameter Radius (R), Schalenhöhe (H), Flüssigkeitshöhe (HL) und die Anzahl der Schüsse eingegeben.

Weiterhin erfolgt im Hauptfenster die Eingabe der Materialparameter Dichte, E-Modul und Querdehnzahl der Schale sowie Dichte der Flüssigkeit. Die Materialparameter Dichte, E-Modul und Querdehnzahl der Schale gelten für alle Schüsse. Eine differenziertere Berücksichtigung ist über die Eingabedatei möglich.

Die Randbedingungen an den Schalenenden sind mit der Einspannung am Tankboden und der kräftefreien Schale am oberen Ende vorgegeben und können in der derzeitigen Programmversion nicht geändert werden.

Für die Berechnung der impulsiven Druckverteilungen kann die Anzahl der zu berücksichtigenden Fourier-Reihenglieder zur Approximation der Druckverteilung in axialer Richtung vorgegeben werden. Eine Anzahl von 25 ist in den meisten Fällen ausreichend. Bei sehr gedrungenen Behälter bzw. geringen Flüssigkeitshöhen kann es vorkommen, dass nicht alle Reihenglieder in der Berechnung berücksichtigt werden können (Bessel-Funktionen sind nicht mehr berechenbar). Über den Eingabepunkt "Iterations" wird die Anzahl der durchzuführenden Iterationen für die Berechnung der Interaktionsschwingung von Flüssigkeit und Schale vorgegeben. Vier bis fünf Iterationen sind i.A. ausreichend.

Wandsegmente

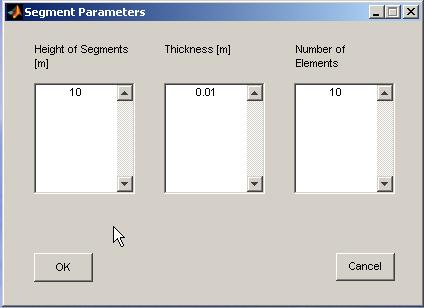

Über den Menüeintrag ->Settings->Wall Segments werden die Höhen, die Wandstärken und die Diskretisierung der Schüsse festgelegt. Es ist eine unterschiedliche Diskretisierung der einzelnen Schüsse möglich. Die Diskretisierung wird nicht automatisch gesteuert.

Optionen

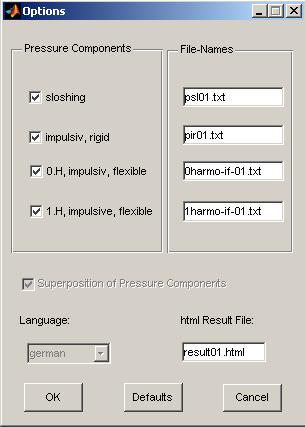

Über den Menüeintrag ->Settings->Options werden Einstellungen zur Ausgabe (Dateinamen, Sprache) und zu den durchzuführenden Berechnungen vorgenommen.

Erdbebeneinwirkung

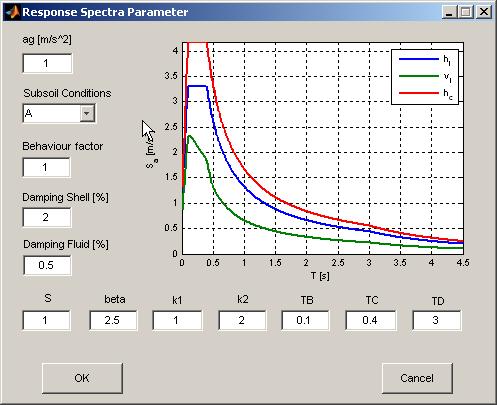

Die Erdbebeneinwirkung kann über den Menüeintrag ->Loads-> EC8, Part1 festgelegt werden. In dem Dialogfenster können die Angaben für die Festlegung des Antwortsoektrums gemacht werden.

Angaben für Nachweise

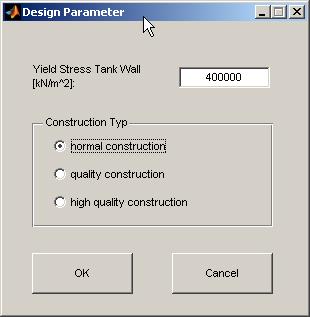

Über den Menüeintrag ->Settings-> Design Parameter können zwei Angaben zur Nachweisführung gemacht werden.

Eingabe über Eingabedatei

Die Eingabe über die Eingabedatei ist ebenfalls selbsterklärend. Die Datei "default.tnk" gibt ein Beispiel für eine Eingabedatei. Die Speicherung der über die Benutzeroberfläche durchgeführten Eingaben erzeugt ebenfalls entsprechende Eingabedateien.

Grenzen der Parameter

Das Programm wurde für folgende Grenzen der Parametern getestet:

Verhältnis H/R: <=4.0 und >=0.2

Verhältnis HL/R: <=4.0 und >=0.2

Verhältnis R/t: >=100 und <=2000

Anzahl der Schüsse: <= 10

Anzahl der Elemente: <=200
