Berechnungsergebnisse

Horizontale Anregung

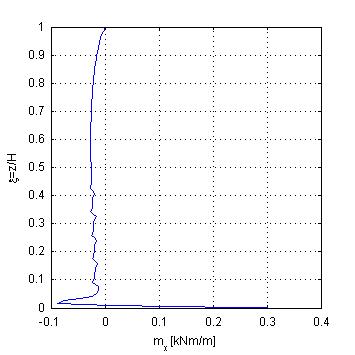

Moment M_x bei φ=0

Moment M_φ bei φ=0

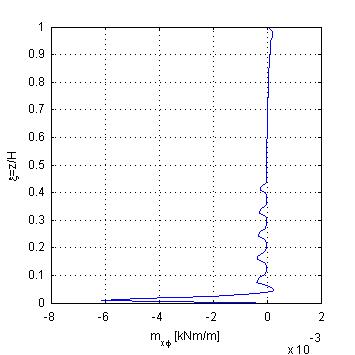

Moment M_xφ bei φ=90

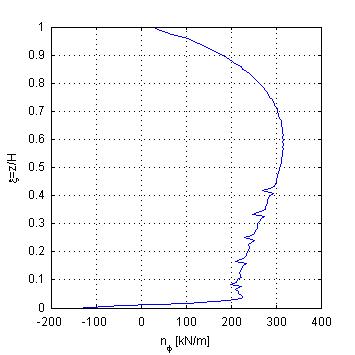

Ringkraft N_φ bei φ=0

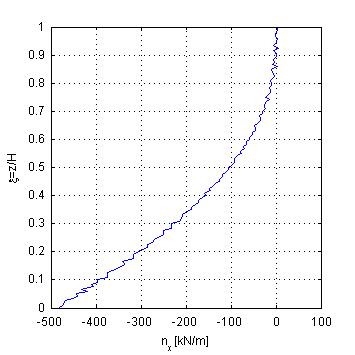

Axialkraft N_x bei φ=0

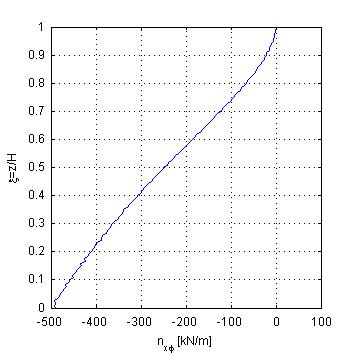

Schubkraft N_xφ bei φ=90

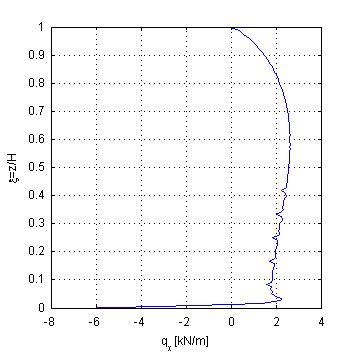

Querkraft Q_x bei φ=0

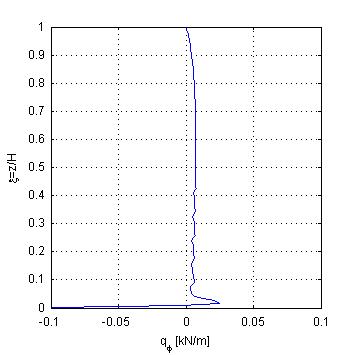

Querkraft Q_φ bei φ=90

Published by Dr. Habenberger, 2007
http://www.seismotank.com
