Berechnungsergebnisse - Schnittgroessen

Inhalt

• Eingabewerte

• statisch

• vertikale Anregung

• horizontale Anregung

• Ueberlagerung der Komponenten

Eingabewerte

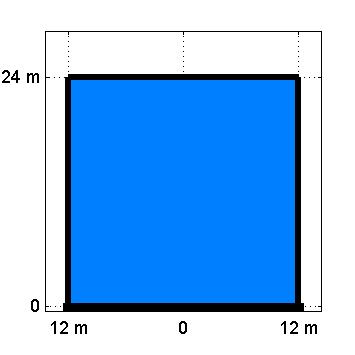

Querschnitt

Geometrie

Geometrieparameter	Wert
Radius [m]	12
Hoehe [m]	24
Fluessigkeitshoehe [m]	24

Nr.	Schusshöhe [m]	Wanddicke [m]
1	2	0.0109
2	2	0.0099
3	2	0.0089
4	2	0.0079
5	2	0.0069
6	2	0.006
7	2	0.006
8	2	0.006
9	2	0.006
10	2	0.006
11	2	0.006
12	2	0.006

Material

Materialparameter	Wert
Dichte Fluessigkeit [t/m^3]	1
Dichte Schale [t/m^3]	7.85

Nr.	E-Modul [kN/m^2]	Querdehnzahl
1	210000000	0.3
2	210000000	0.3
3	210000000	0.3
4	210000000	0.3
5	210000000	0.3
6	210000000	0.3
7	210000000	0.3
8	210000000	0.3
9	210000000	0.3
10	210000000	0.3
11	210000000	0.3
12	210000000	0.3

Randbedingungen

Ort	Randbedingung
oben	free
unten	clamped

Berechnungsparameter

Parameter	Wert
Iterationen	4
Reihenelemente	25

Nr.	Anzahl der Schalenringelemente
1	10
2	10
3	10
4	10
5	10
6	10
7	10
8	10
9	10
10	10
11	10
12	10
